Назначение.

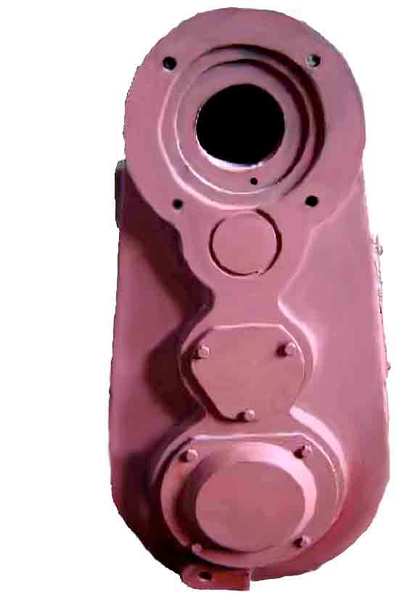

Основная сфера применения редукторов цилиндрических трехступенчатых вертикального типа В-400 – использование в подъемно-транспортном оборудовании, где им отводится роль привода устройств, обеспечивающих перемещение крановых тележек и кранов, а также роль привода общего назначения.
Условия применения редукторов.
• Оказание нагрузки, как постоянной, так и переменной, согласно установленному значению;
• Работают в одном направлении в режиме реверса;
• Эксплуатация имеет длительный характер, предусматривая периодические остановки;
• Валы могут вращаться в любую сторону;
• Предельное значение частоты вращения входного вала равняется 1800 об/мин;
• Параметры атмосферы, относящиеся к типам I и II, согласно ГОСТ 15150-69, в условиях загрязненного воздуха не должны превышать 10 мг/м3;4
• Согласно ГОСТ 15150-69, категориям 1…3 должны соответствовать климатические исполнения У и Т, категории 4 – исполнения УХЛ и О.
Технические характеристики.
Мощность (в кВт) на выходном валу редуктора
| Скорость вращения входного вала, об/мин | Режим работы ПВ.% | Передаточные числа (ном/фактич) | ||||
| 18 | 20 | 28 | 40 | 50 | ||
| 17,45 | 20,59 | 26,4 | 38,11 | 52,85 | ||
| 600 | 15 | 15,5 | 13,7 | 10,75 | 7,6 | 6 |
| 25 | 5,95 | 4,15 | 4,05 | 3,25 | 2,65 | |
| 40 | 4,45 | 4,1 | 3,15 | 2,15 | 1,75 | |
| 60 | 4,15 | 3,95 | 2,9 | 2 | 1,65 | |
| 750 | 15 | 18,5 | 15,7 | 12,5 | 8,5 | 7,2 |
| 25 | 6,15 | 5,95 | 4,8 | 3,4 | 2,85 | |
| 40 | 4,75 | 4,6 | 3,7 | 2,5 | 2,1 | |
| 60 | 4,45 | 4,25 | 3,5 | 2,3 | 1,95 | |
| 1000 | 15 | 21 | 18,1 | 16,5 | 11,5 | 9,15 |
| 25 | 7,5 | 7 | 6 | 3,95 | 3,5 | |
| 40 | 6,25 | 5,55 | 4,6 | 3,1. | 2,7 | |
| 60 | 5,6 | ,4,95 | 4,15 | 2,75 | 2,55 | |
Габаритные и присоединительные размеры
Размеры концов входных и выходных валов.
| Вал | l | d s6 | t | b |
| входной | 53 | 34 | 37 | 10 |
| выходной | 50 | 85 | 90 | 25 |
