Главной целью использования любых тормозных приспособлений является необходимость торможения движущихся элементов конструкции или механизма и фиксация в таком состоянии валов подъёмников и разных типах оборудования. Своё применение тормоза колодочные ТКГ нашли во многих областях человеческой деятельности и на промышленных предприятиях (машиностроение, металлообработка, электроника и многие другие) и хорошо себя зарекомендовали во всех сферах.

Тормоза данного типа предназначены для использования в любых механизмах, которые эксплуатируются в разных климатических и погодных условиях: подходят для абсолютно любого климатического пояса. Достаточно высокие изменения диапазона температур неблагоприятно сказывается на работе как самих механизмов (воздействуют на трансформаторное масло при попеременном охлаждении и нагревании), так и тормозных колодок. Данный тип тормозов исполнен с дополнением в конструкцию электромагнитов и позволяет функционировать даже при сильных колебаниях температуры окружающей среды, но не советуем использовать его в приборах с режимом 4М и больше.

Защитные механизмы

Для обеспечения нормального и полноценного функционирования любого механизма, а также с целью продления срока службы, используются специальные защитные средства. С целью уменьшения коррозийного воздействия осадков и микрочастиц пыли, палящего солнца и воздействия прямых лучей света, применяется специальный кожух.

К условия работы относится: окружающая среда без взрывоопасных элементов, широкий диапазон температур, работа от сети(напряжение 380, частота 50).

В нашей компании вы можете с лёгкостью заказать и купить тормоза колодочные для любых нужд и целей. Для этого необходимо позвонить нам. Если у вас остались вопросы, можно задать их на сайте, наши консультанты ответят на них.

Доставка по всей России; Товар в наличии - собственный склад; Сертифицированная продукция; Гарантия 18 месяцев.

Заявка на бесплатную консультацию

Согласен с политикой конфиденциальности

Структуру условного обозначения ТКГ-Х1 Х2 следует читать как:

  • ТК - тормоз колодочный;
  • Г - вид привода - с электрогидравлическим толкателем ТЭ;
  • Х1 - диаметр тормозного шкива, мм;
  • Х2 - климатическое исполнение и категория размещения.

Технические характеристики тормозов колодочных ТКГ

Наименование параметра Типоразмер тормоза
ТКГ-160 ТКГ-200 ТКГ-300 ТКГ-400 ТКГ-500
Тормозной момент, Н.м, не менее 100 300 800 1500 2500
Диаметр тормозного шкива, мм 160 200 300 400 500
Тип толкателя ТЭ-30 ТЭ-30 ТЭ-50 ТЭ-80 ТЭ-80
Номинальное напряжение, В 380 380 380 380 380
Частота, Гц 50 50 50 50 50
Потребляемая мощность, Вт, не более 160 160 250 370 370
Среднее усилие на штоке толкателя, Н 300 300 500 800 800
Ход штока толкателя, мм 32 32 65 65 65
Масса тормоза, кг 30 34 68 102 200

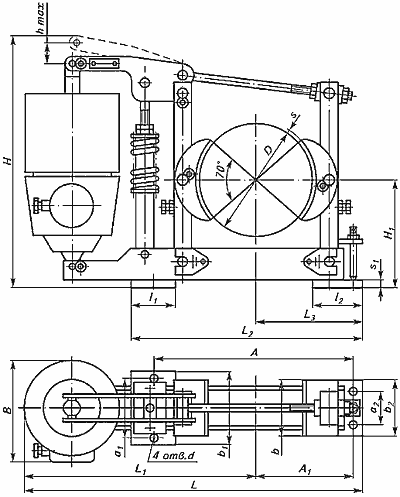

Габаритные размеры тормозов колодочных ТКГ

Габаритные размеры тормозов колодочных ТКГ

Тип Габаритные и присоединительные размеры, мм
А А1 В D Н Н1 L L1 L2 L3
ТКГ-160 200 72 202 160 415 144 495 355 263 140
ТКГ-200 350 175 200 425 170 603 419 415 213
ТКГ-300 500 250 212 300 550 240 772 502 560 270
ТКГ-400 340 170 232 400 600 300 895 630 530 265
ТКГ-500 410 205 500 735 400 1160 727 786 433

Тип Габаритные и присоединительные размеры, мм
а1 а2 b b1 b2 d hmах l1 l2 s s1
ТКГ-160 90 70 120 13 32 30 6
ТКГ-200 120 60 90 150 90 18 50 80 8 7
ТКГ-300 150 80 140 190 120 22 65 80 100 12
ТКГ-400 68 180 180 128 80 120
ТКГ-500 85 200 200 140 27 180
